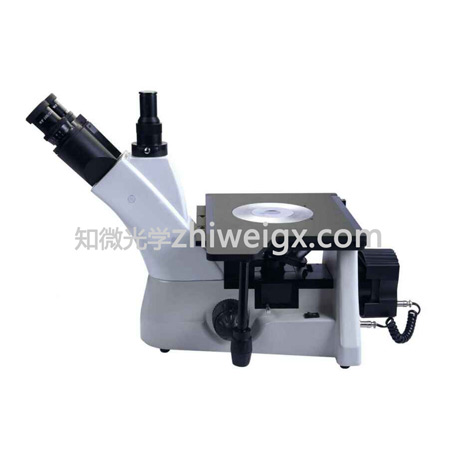

倒置金相显微镜

技术规格

型号

XJP-403F

XJP-403FT

XJP-403H

观 察 头

30°度铰链式双目头，可调瞳距50mm -75mm

●

●

30°度铰链式三目头，可调瞳距50mm -75mm

●

目    镜

1、超宽视场平场目镜WF10X /20mm

2、WF10X /20mm，带0.1mm十字分划板

●

●

1、超宽视场平场目镜WF10X /22mm

2、WF10X /20mm，带0.1mm十字分划板

●

物    镜

平场有限远长工作距金相物镜

5X/0.10(W.D.=25.55mm) 10X/0.25(W.D.=6.54mm)

20X/0.40(W.D.=9.17mm) 40X/0.60(W.D.=3.64mm)

●

●

平场无限远长工作距金相物镜

5X/0.10(W.D.=29.4mm) 10X/0.25(W.D.=16mm)

20X/0.40(W.D.=10.6mm) 50X/0.60(W.D.=5.4mm)

●

转 换 器

四孔转换器

●

●

●

调    焦

1、粗微动同轴调焦

2、微动格值0.002mm

●

●

●

光    源

反射照明：带孔径可变栏和视场可变光栏，卤素灯 12V/20W，AC85V-230V,亮度连续可调

反射照明：带孔径可变栏和视场可变光栏，卤素灯 12V/30W，AC85V-230V,亮度连续可调

●

●

●

偏光装置

检偏镜可 360 度转动。起偏镜、检偏镜均可移出光路

●

●

●

滤 色 片

蓝色、绿色、中性

●

●

●

检测工具

0.01mm 测微尺

●

●

●

载 物 台

移动平台：180mm×168mm，移动范围：75mm×40mm

移动平台：230mm×180mm，移动范围：75mm×50mm

●

●

●

可供附件

1、目镜：WF15X/17mm、WF20X/12.5mm

2、摄影装置及CCD接口：0.35X、0.5X、0.63X、0.75X、1X

3、二维测量软件

4、专业金相图像分析软件

5、测微目镜

6、各款工业相机

7、2X摄影目镜，各款单反接口
