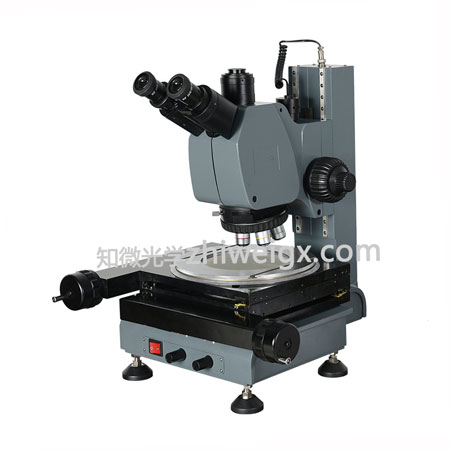

JQX-107JB精密测量显 微镜是一种小型二维数显测量的计量仪器,结构紧凑、成像清晰、精度高。
仪器采用透/反射照明方式,通过观察和数显系统对精密工件的几何量进行观察、分析、测量。广泛适用于计量室、生产作业线以及科学研究等部门使用。
仪器可以选配二维测量软件，对一些难以直接测量的几何参数,如：圆、弧、同轴、平行、相交、形状和位置关系及虚拟量等,都能够自动、快速地得出结果及输出报告。
|
技术规格 |
|
|
光学系统 |
无限远光学系统 |
|
观察头 |
正像，30°铰链式，可调瞳距50mm-75mm,0.3XCCD适配镜 |
|
目镜 |
宽视场平场目镜 WF10×/22mm ；WF10×/20mm，带0.1mm十字分划板 |
|
物镜 |
平场无限远长工作距离物镜 5X/0.15（W.D.14.47mm） 10X/0.25（W.D.16.01mm） 20X/0.40（W.D.10.5mm） 50X/0.55（W.D.5.1mm） |
|
转换器 |
带DIC插孔的六孔转换器 |
|
平台 |
平台尺寸：250mm x 250mm (玻璃台面尺寸：Ф148mm) 测量范围:50mm x 50mm 测量准确度:≤(3+L/25) um |
|
调焦 |
粗微动同轴调焦，微动格值0.002mm Z 轴升降范围：150mm |
|
光源 |
反射照明，Kohler照明，LED 5V/3W,AV85V-230V,亮度连续可调 透射照明 远心照明,LED5V/3W,AC85V-230V,亮度连续可调 |
|
检测工具 |
0.01mm 测微尺 |
|
可供附件 |
目镜：WF15X/17mm、WF20X/12.5mm |
|
物镜：平场无限远长工作距离物镜 80X/0.70(W.D.3.1mm)\100X/0.80(W.D.3.01mm) |
|
|
二维测量软件 |
|
|
专业金相图像分析软件 130万、200万、300万、500万、1000万像素电子目镜 |
|
|
摄影装置及 CCD 接口0.5X、0.57X、0.75X、1X |
|
|
测微目镜 |
|
|
彩色1/3寸CCD700条线 |
|
|
各款工业相机 |
|
